Güç bütünlüğü analizi, bir PCB tasarımındaki PDN (Power Distribution Network) yani güç dağıtım ağının yapısını ve elektriksel davranışını analiz etmeyi içerir. Bir PCB tasarımında meydana gelebilecek güç bütünlüğü sorunları DC güç kaybı, yüksek PDN empedansı, DC güç veri yolundaki dalgalanma ve yüksek empedans nedeni ile PDN’den yayılan Elektromanyetik interface yani elektromanyetik girişimden kaynaklanmaktadır.Keysight Technologies tarafından geliştirilen Power Analyzer by Keysight, PCB projesinin PI-DC (Power Integrity-Direct Current) simülasyonuna ve analizine izin vermek için doğrudan Altium Designer 22.10 ve üzeri versiyonlarda çalışabilen ücretli bir eklentidir.



Power Analyzer by Keysight sayesinde;

  • DC voltajı ve akım yoğunluğu sorunlarını tanımlayabilir ve çözebilirsiniz.
  • Çoklu ağ ve dönüş yolu etkileşimlerini hesaplayabilirsiniz.

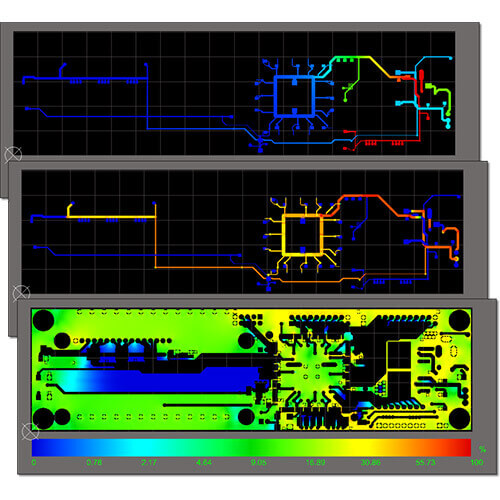

  • Gerilim ve akım yoğunluğu dağılımını görselleştirebilir ve PCB editörünüzde sıcak noktaları belirleyebilirsiniz.
  • Kartın herhangi bir yerindeki gerilimi, akım yoğunluğunu ve geçiş akımını inceleyebilirsiniz.
  • Analiz simülasyon sonuçlarının bir HTML (HyperText Markup Language) raporunu oluşturabilirsiniz.
